Pois é… depois de uns quase uns 23 anos, dei uma aposentadoria para o meu velho MaxSom M-501, que por sinal estava em petição de miséria!

Já falei muito superficialmente dele aqui neste post. O fato é que a uns 2 meses atras eu consegui um MaxSom STM-300 por uma pechincha no mercado lixo. E ele é bem melhorzinho que o M-501.

O STM-300 ficou no “estaleiro” até ontem por causa de uma pequena “cagada” que este que vos fala vez… pifei o CI decoder de stereo dele. E foi um PORRE pra achar outro, um uA767 da Fairchild. O que estava nele foi fabricado em 1974!!! Ou seja, 39 anos! Acabei achando outro numa loja da Sta Ifigênia que costuma ser a ultima salvação na procura de componentes raros.

Só tem um “pequeno” detalhe… são careiros que doi! E morri em R$15,00 no CI.. argh! Mas pelo menos voltou a funcionar como era original de fábrica.

E olha que até pensei em meter o pé na placa decoder stereo dele e montar uma outra com algum CI mais novinho. Mas menos mal que ficou original.

Agora, o velho M-501 além de ser somente FM, ainda por cima era mono, mas lá por 1998 eu fiz um “upgrade” nele transformando-o em stereo, usando uma recorte de uma plaquinha de um velho toca-fitas paraguaio que forneceu o decoder stereo, baseado no CI AN7420.

E não lembro ao certo o porque removi o amplificador de áudio dele, transformando-o em apenas receiver. Isso não importa porque eu o usava conectado a um amplificador maior.

Mas… como tudo naquela época de lambanças, a coisa estava numa gambiarra só! Uma pena que eu não tive a idéia de tirar fotos dele como estava, com a lambança toda.

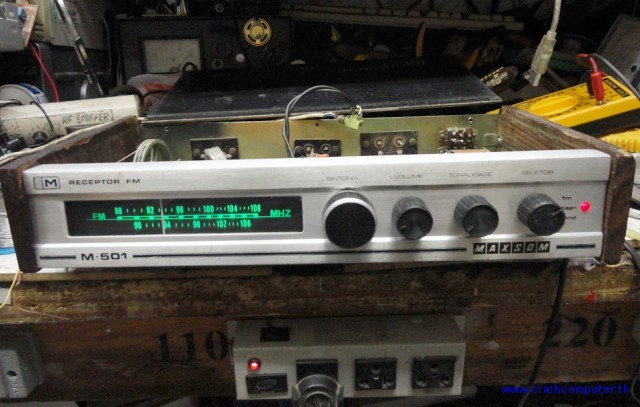

maxsom_m-501_a

Agora, depois de um boa limpeza e catada nas gambiarras, restaurada a fonte de alimentação, mais ou menos como é a original, acomodado o decoder de stereo de uma forma decente, vou fazer um novo amplificador de áudio pra ele, mas com coisa moderna (o amplificador original, além de mono era transistorizado e beeeeeem safado) usando um CI “quase” Hi-Fi. O bom e velho TDA2009.

E vai fica bocudinho ehehe, serão 10+10W agora.

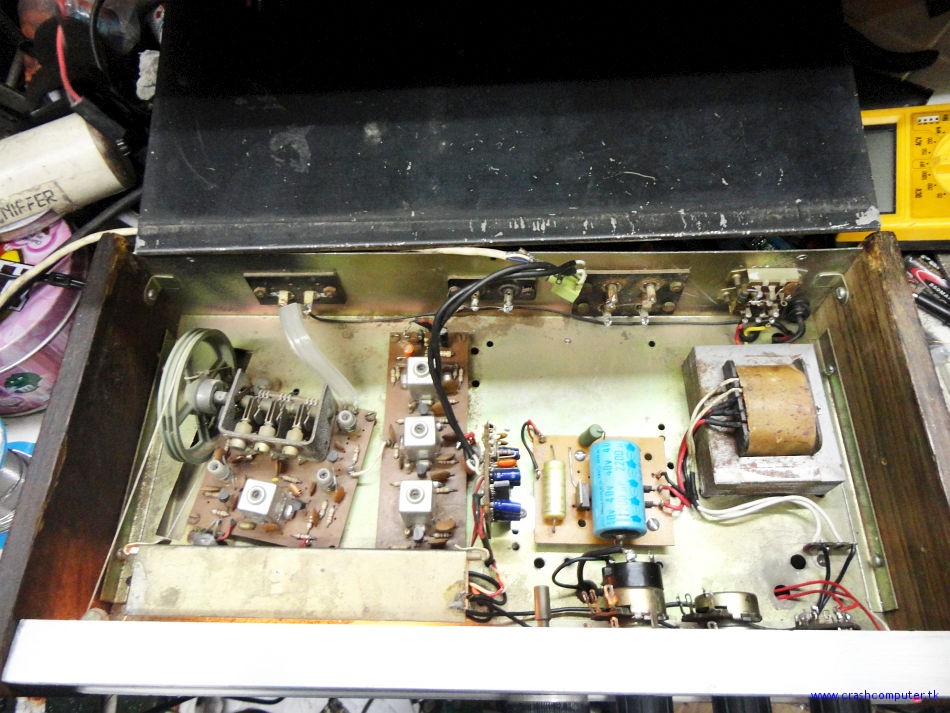

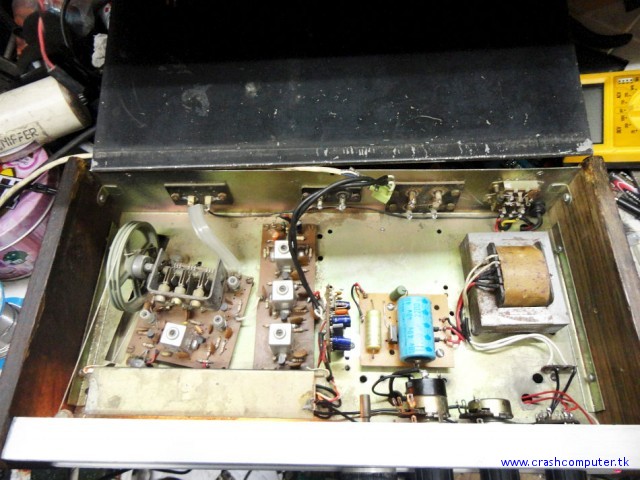

maxsom_m-501_b

E por fim ainda quero botar outra perfumaria nele, um medidor de nível de sinal recebido. Vou fazer um bargraph com um LB1423.

Uma curiosidade destes receptores fabricados em Campinas na década de 1970 e 1980, é o uso de kits de montagem, coisa bastante comum na época. Eles usam módulos da saudosa Unitac, também campineira!



Edit: O projeto do amplificador com o TDA2009 foi publicado aqui (clica ai).
